取り扱い部品（一例）...高圧洗浄車用ホース、ホースアダプター、バルブ、ガイドローラーなど
※掲載している部品は一例です。
様々な部品を取り扱っておりますので、メールまたはFAXでお問い合せください。
・メールはこちらから ・FAXの場合はこちらのシートにご記入ください word / PDF

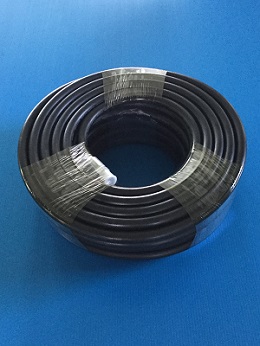

●高圧洗浄車用 ホース AWJ (PDF)
|
No. |
呼称 |
インチ |
長さ(m) |
内径(mm) |
外径(mm) |
補強層 高張力鋼線 |
最高使用圧 (kgf/cm2) |
|
1 |
AWJ-6 |
1/4 |
20 |
6.3 |
13.2 |
１層ブレード |
210 |
|
2 |
AWJ-6 |
1/4 |
40 |
6.3 |
13.2 |
１層ブレード |
210 |
|
3 |
AWJ-9 |
3/8 |
20 |
9.5 |
16.3 |
１層ブレード |
210 |
|
4 |
AWJ-9 |
3/8 |
40 |
9.5 |
16.3 |
１層ブレード |
210 |
|
5 |
AWJ-12H |
1/2 |
20 |
12.7 |
19.8 |
１層ブレード |
210 |
|
6 |
AWJ-12H |
1/2 |
40 |
12.7 |
19.8 |
１層ブレード |
210 |
|
7 |
AWJ-19 |
3/4 |
20 |
19.0 |
30.0 |
２層ブレード |
270 |
|
8 |
AWJ-19 |
3/4 |
40 |
19.0 |
30.0 |
２層ブレード |
270 |
|
9 |
AWJ-22 |
7/8(1インチ) |
20 |
22.0 |
33.5 |
２層ブレード |
250 |
|
10 |
AWJ-22 |
7/8(1インチ) |
40 |
22.0 |
33.5 |
２層ブレード |
250 |
|
11 |
AWJ-9S |
3/8 |
20 |
9.5 |
18.0 |
２層ブレード |
400 |
|
12 |
AWJ-9S |
3/8 |
40 |
9.5 |
18.0 |
２層ブレード |
400 |
|
13 |
AWJ-12S |
1/2 |
20 |
12.7 |
22.0 |
２層ブレード |
400 |
|
14 |
AWJ-12S |
1/2 |
40 |
12.7 |
22.0 |
２層ブレード |
400 |
●高圧洗浄車用 軽量ホース ANJH (PDF)
(アラミド系繊維で補強し、さらにワイヤーで編上げ)
|
No. |
呼称 |
インチ |
長さ(m) |
内径(mm) |
外径(mm) |
補強層 高張力鋼線 |
最高使用圧 (kgf/cm2) |
|
1 |
ANJH-19 |
3/4 |
20 |
19.0 |
30.0 |
1W+1B |
250 |
|
2 |
ANJH-19 |
3/4 |
40 |
19.0 |
30.0 |
1W+1B |
250 |
●ビルメン用 ステンレスワイヤーホース ASKW (PDF)
|
No. |
呼称 |
インチ |
金具ノズル メス |
長さ(m) |
内径(mm) |
外径(mm) |
補強層 |
最高使用圧 (kgf/cm2) |
最小破壊圧 (kgf/cm2) |
|
1 |
ASKW-2 |
1/8 |
1/4 |
10 |
3.6 |
6.1 |
ステンレスワイヤー |
150 |
480 |
|
2 |
ASKW-2 |
1/8 |
1/4 |
20 |
3.6 |
6.1 |
ステンレスワイヤー |
150 |
480 |
|
3 |
ASKW-3 |
3/16 |
1/4 |
10 |
4.8 |
7.6 |
ステンレスワイヤー |
120 |
360 |
|
4 |
ASKW-3 |
3/16 |
1/4 |
20 |
4.8 |
7.6 |
ステンレスワイヤー |
120 |
360 |
|
5 |
ASKW-4 |
1/4 |
1/4 |
10 |
6.4 |
9.3 |
ステンレスワイヤー |
100 |
300 |
|
6 |
ASKW-4 |
1/4 |
1/4 |
20 |
6.4 |
9.3 |
ステンレスワイヤー |
100 |
300 |
|
7 |
ASKW-3M |
3/16 |
1/4 |
10 |
4.8 |
8.2 |
ステンレスワイヤー |
300 |
1100 |
|
8 |
ASKW-3M |
3/16 |
1/4 |
20 |
4.8 |
8.2 |
ステンレスワイヤー |
300 |
1100 |
|
9 |
ASKW-4M |
1/4 |
1/4 |
10 |
6.4 |
9.8 |
ステンレスワイヤー |
280 |
1000 |
|
10 |
ASKW-4M |
1/4 |
1/4 |
20 |
6.4 |
9.8 |
ステンレスワイヤー |
280 |
1000 |
|
11 |
ASKW-2H |
1/8 |
1/4 |
10 |
3.6 |
7.0 |
ステンレスワイヤー |
350 |
1300 |
|
12 |
ASKW-2H |
1/8 |
1/4 |
20 |
3.6 |
7.0 |
ステンレスワイヤー |
350 |
1300 |
|
13 |
ASKW-3H |
3/16 |
1/4 |
10 |
4.8 |
8.3 |
ステンレスワイヤー |
280 |
1000 |
|
14 |
ASKW-3H |
3/16 |
1/4 |
20 |
4.8 |
8.3 |
ステンレスワイヤー |
280 |
1000 |
|
15 |
ASKW-4H |
1/4 |
1/4 |
10 |
6.4 |
10.6 |
ステンレスワイヤー |
280 |
1000 |
|
16 |
ASKW-4H |
1/4 |
1/4 |
20 |
6.4 |
10.6 |
ステンレスワイヤー |
280 |
1000 |
※ノズルは加締めのため、脱着できません。脱着タイプをご希望の方は、ご注文時にお伝えください(価格別)。
●ビルメン用 樹脂ホース ASKN (PDF)
|
No. |
呼称 |
インチ |
長さ(m) |
内径(mm) |
外径(mm) |
補強層 ポリエステル繊維 |
最高使用圧 (kgf/cm2) |
|
1 |
ASKN-4H |
1/4 |
20 |
6.4 |
12.8 |
2層ブレード |
300 |
|
2 |
ASKN-4H |
1/4 |
40 |
6.4 |
12.8 |
2層ブレード |
300 |
|
3 |
ASKN-6H |
3/8 |
20 |
9.6 |
17.7 |
2層ブレード |
300 |
|
4 |
ASKN-6H |
3/8 |
40 |
9.6 |
17.7 |
2層ブレード |
300 |
|
5 |
ASKN-8H |
1/2 |
20 |
12.7 |
21.3 |
2層ブレード |
280 |
|
6 |
ASKN-8H |
1/2 |
40 |
12.7 |
21.3 |
2層ブレード |
280 |
●洗浄ホースアダプター (PDF)
|
|
No. |
サイズ |
材質 |
|
1 |
3/8 インチ PF メス x 1/4 インチ PT オス シート面付 |
鉄メッキ | |
|
2 |
1/2 インチ PF メス x 3/8 インチ PT オス シート面付 |
鉄メッキ | |
|
3 |
3/4 インチ PF メス x 1/2 インチ PT オス シート面付 |
鉄メッキ | |
|
4 |
1 インチ PF メス x 3/4 インチ PT オス シート面付 |
鉄メッキ | |
|
5 |
1/2 インチ PF メス x 1/4 インチ PT オス シート面付 |
鉄メッキ | |
|
6 |
3/4 インチ PF メス x 3/8 インチ PT オス シート面付 |
鉄メッキ | |
|
7 |
1 インチ PF メス x 1/2 インチ PT オス シート面付 |
鉄メッキ |
●ボールバルブ (PDF)
|
No. |
サイズ（インチ） |
取付部 ボルト穴 |
圧力 (kgf/cm2) |
|
1 |
φ100 (4) バルブ |
10K フランジ |
10 |
|
2 |
φ125 (5) バルブ |
10K フランジ |
10 |
|
3 |
φ150 (6) バルブ |
10K フランジ |
10 |
●高圧ボールバルブ (PDF)
|
No. |
インチ |
金具 PTメス |
内径(mm) |
材質 ボディ |
材質 ボール |
最高使用圧 (kgf/cm2) |
|
1 |
1/8 |
1/8 |
6 |
炭素鋼メッキ |
SUS316 |
500 |
|
2 |
1/4 |
1/4 |
6 |
炭素鋼メッキ |
SUS316 |
500 |
|
3 |
3/8 |
3/8 |
9 |
炭素鋼メッキ |
SUS316 |
350 |
|
4 |
1/2 |
1/2 |
12 |
炭素鋼メッキ |
SUS316 |
350 |
|
5 |
3/4 |
3/4 |
19 |
炭素鋼メッキ |
SUS316 |
210 |
|
6 |
1 |
1 |
24 |
炭素鋼メッキ |
SUS316 |
210 |

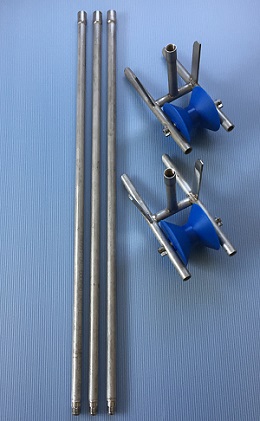

●ガイドローラー SUS
●ガイドローラーパイプ (L=1m & 2m)
