取り扱い部品(一例)...サクションホース、ホース金具、カムロック、中間ジョイントなど
※掲載している部品は一例です。
様々な部品を取り扱っておりますので、メールまたはFAXでお問い合せください。
・メールはこちらから ・FAXの場合はこちらのシートにご記入ください word / PDF
●ビニールサクションホース CT型 (PDF)
|
No. |
サイズ (インチ) |
内径 (mm) |
外径 (mm) |
標準重量 (kg/m) |
常用圧力 (kg/m2) (20℃) |
定尺 (m) |
|
1 |
φ50(2) |
50.6±1.0 |
62.6 |
0.80 |
5.0 |
50 |
|
2 |
φ75(3) |
76.4±1.0 |
91.6 |
1.55 |
5.0 |
20 |
|
3 |
φ75(3) |
76.4±1.0 |
91.6 |
1.55 |
5.0 |
50 |
|
4 |
φ100(4) |
101.6±1.5 |
118.8 |
2.50 |
4.5 |
20 |
|
5 |
φ100(4) |
101.6±1.5 |
118.8 |
2.50 |
4.5 |
50 |
|
6 |
φ125(5) |
125.9±1.5 |
151.0 |
4.00 |
4.0 |
20 |
●耐油ホース CX型 (PDF)
|
No. |
サイズ (インチ) |
内径 (mm) |
外径 (mm) |
参考重量 (g/m) |
最高圧力 (MPa) |
定尺 (m) |
|
1 |
φ50(2) |
50.8 |
62.4 |
810 |
0.5 |
20 |
|
2 |
φ50(2) |
50.8 |
62.4 |
810 |
0.5 |
50 |
|
3 |
φ65(2.5) |
63.5 |
77.1 |
1130 |
0.5 |
20 |
|
4 |
φ65(2.5) |
63.5 |
77.1 |
1130 |
0.5 |
50 |
|
5 |
φ75(3) |
76.4 |
91.6 |
1500 |
0.5 |
20 |
|
6 |
φ75(3) |
76.4 |
91.6 |
1500 |
0.5 |
50 |
|
7 |
φ100(4) |
101.6 |
120.0 |
2520 |
0.5 |
20 |
|
8 |
φ100(4) |
101.6 |
120.0 |
2520 |
0.5 |
50 |
|
9 |
φ125(5) |
125.9 |
150.9 |
3950 |
0.5 |
20 |
|
10 |
φ150(6) |
152.4 |
181.4 |
5540 |
0.5 |
20 |
※ジョイント金具及び取付費は含まれておりません。
●TACヘラン新耐熱ホース(新耐摩) (PDF)
|
No. |
サイズ (インチ) |
内径 (mm) |
外径 (mm) |
参考重量 (g/m) |
常用圧力 (kgf/cm2) (20℃) |
定尺 (m) |
|
1 |
φ75(3) |
76.4 |
92.0 |
1740 |
1.0 |
20 |
|
2 |
φ100(4) |
101.6 |
120.0 |
2680 |
1.0 |
20 |
|
3 |
φ125(5) |
127.0 |
146.8 |
3920 |
1.0 |
20 |
●ホース金具(衛生車用口金) (PDF)
|
No. |
サイズ |
ナット仕様 |
材質 |
|
1 |
6インチ 衛生メス ー 5インチ 衛生オス |
固定式 |
SS41 メッキ |
|
2 |
6インチ 衛生メス ー 4インチ 衛生オス |
固定式 |
SS41 メッキ |
|
3 |
5インチ 衛生メス ー 4インチ 衛生オス |
固定式 |
SS41 メッキ |
|
4 |
4インチ 衛生メス ー 3インチ 衛生オス |
回転式 |
BC |
|
5 |
3インチ 衛生メス ー 2.5インチ 衛生オス |
回転式 |
BC |
|
6 |
3インチ 衛生メス ー 2インチ 衛生オス |
回転式 |
BC |
●バルブ先端ネジメクラ (PDF)
|
No. |
サイズ |
材質 |
|
1 |
6インチ 衛生メクラ |
SS41 メッキ |
|
2 |
5インチ 衛生メクラ |
SS41 メッキ |
|
3 |
4インチ 衛生メクラ |
BC |
|
4 |
3インチ 衛生メクラ |
BC |
|
5 |
2.5インチ 衛生メクラ |
BC |
|
6 |
2インチ 衛生メクラ |
BC |

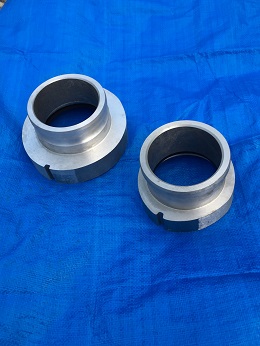

●衛生メスネジ x カムロックオス (PDF)
 |
No. |
サイズ |
ナット仕様 |
材質 |
|
1 |
6インチ 衛生メス - 6インチ カムロックオス |
固定式 |
アルミ | |
|
2 |
6インチ 衛生メス - 5インチ カムロックオス |
固定式 |
アルミ | |
|
3 |
5インチ 衛生メス - 5インチ カムロックオス |
固定式 |
アルミ | |
|
4 |
5インチ 衛生メス - 4インチ カムロックオス |
固定式 |
アルミ | |
|
5 |
4インチ 衛生メス - 4インチ カムロックオス |
固定式 |
アルミ | |
|
6 |
4インチ 衛生メス - 3インチ カムロックオス |
固定式 |
アルミ |
●ホース先端カムロック (PDF)

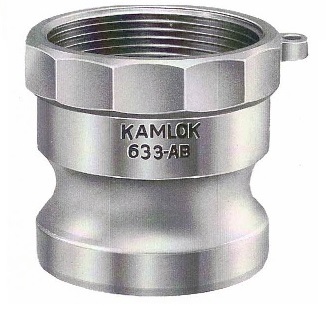

633-AB カムロックアダプターメスネジ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

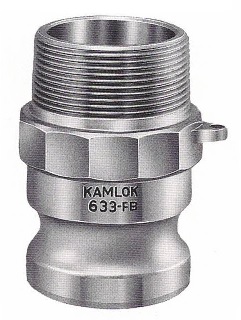

633-FB カムロックアダプターオスネジ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

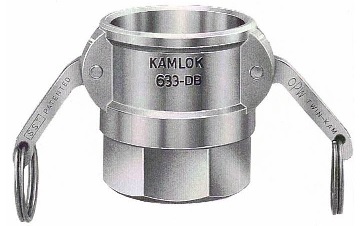

633-DB カムロックカプラーメスネジ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

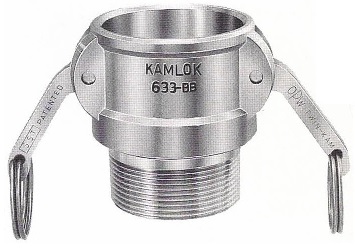

633-BB カムロックカプラーオスネジ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

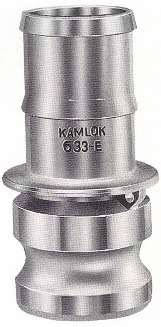

633-E カムロックアダプターホースシャンク
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |
634-A カムロックダストプラグ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

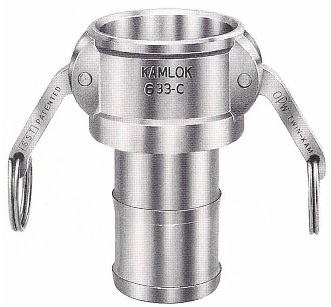

633-C カムロックカプラーホースシャンク
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |

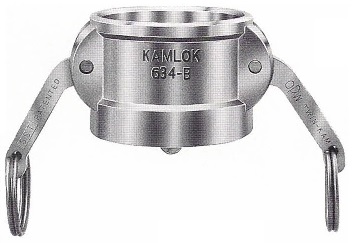

634-B カムロックダストキャップ
|
|
No. |
サイズ |
材質 |
|
1 |
6インチ |
アルミ | |
|
2 |
5インチ |
アルミ | |
|
3 |
4インチ |
アルミ | |
|
4 |
3インチ |
アルミ | |
|
5 |
2.5インチ |
アルミ | |
|
6 |
2インチ |
アルミ |
●カムロックレジューサー (PDF)
|
No. |
サイズ |
材質 |
|
1 |
5インチ カムロックメス - 4インチ カムロックオス |
アルミ |
|
2 |
4インチ カムロックメス - 3インチ カムロックオス |
アルミ |
|
3 |
4インチ カムロックメス - 2.5インチ カムロックオス |
アルミ |
|
4 |
3インチ カムロックメス - 2.5インチ カムロックオス |
アルミ |
|
5 |
3インチ カムロックメス - 2インチ カムロックオス |
アルミ |
|
6 |
2.5インチ カムロックメス - 2インチ カムロックオス |
アルミ |
|
7 |
2インチ カムロックメス - 1.5インチ カムロックオス |
アルミ |

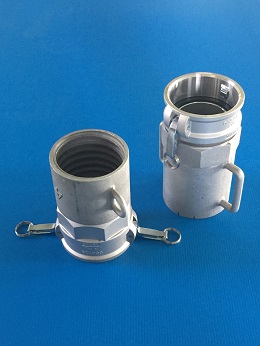

●カムロックメス x 中間ジョイント (PDF)
|
|
No. |
サイズ |
材質 |
全長 mm |
|
1 |
4インチ カムロックメス + 4インチ 中間J |
アルミ |
約250 | |
|
2 |
3インチ カムロックメス + 3インチ 中間J |
アルミ |
約280 | |
|
1 |
4インチ カムロックメス + 4インチ 中間J |
アルミ |
約210 |
※サクションホースCT型、ラインエース、ヘラン新耐熱他、同等品に対応。メーカーによっては合わない場合があります。

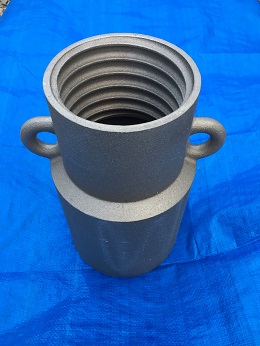

●異径中間ジョイント (PDF)
|
|
No. |
サイズ |
材質 |
全長 cm |
|
1 |
中間J 4-3 |
アルミ |
16.8 | |
|
2 |
中間J 5-4 |
アルミ |
28.0 |

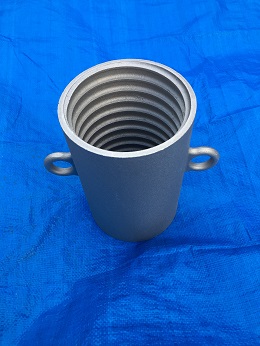

●中間ジョイント (PDF)
|
No. |
サイズ |
材質 |
全長 cm |
|
1 |
4インチ |
アルミ |
20.0 |
※サクションホースCT型に対応。
|
|
No. |
サイズ |
材質 |
全長 cm |
|
|
1 |
3インチ |
PP (オレンジ) |
18.3 |
5個/セット | |
|
2 |
4インチ |
PP (オレンジ) |
22.2 |
5個/セット |
※サクションホースCT型に対応。
※縦配管など荷重がかかる場所では破損する恐れがあるため、使用できません。
